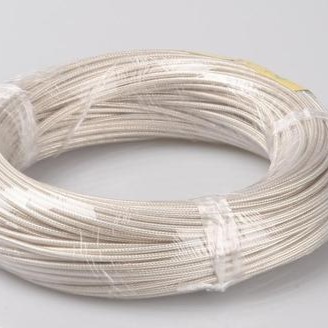

KX-HSGGNFP1R2*1.0补偿导线（电缆）
2024/7/11
KX-HSGGNFP1R2*1.0补偿导线（电缆）特点如下：
多股的KX导体
- 采用硅橡胶绝缘，具有较好的耐高温性能和电绝缘性能。
- 两芯的颜色为绿、白。
- 云母绕包可以增加电缆的绝缘性能和耐高温性能。
- 外护套为聚酯带绕包加镀锡铜丝编织，可提供一定的机械保护和屏蔽作用。
这种补偿电缆可能适用于一些对温度、绝缘和屏蔽有较高要求的场合。常见的补偿电缆型号有 KX、KC、EX 等，不同型号在具体结构和性能上可能会有所差异。补偿电缆的主要作用是在温度测量中，用于补偿热电偶冷端温度变化对测量结果的影响，以提高测量的准确性。
多股的KX导体
- 采用硅橡胶绝缘，具有较好的耐高温性能和电绝缘性能。
- 两芯的颜色为绿、白。
- 云母绕包可以增加电缆的绝缘性能和耐高温性能。
- 外护套为聚酯带绕包加镀锡铜丝编织，可提供一定的机械保护和屏蔽作用。
这种补偿电缆可能适用于一些对温度、绝缘和屏蔽有较高要求的场合。常见的补偿电缆型号有 KX、KC、EX 等，不同型号在具体结构和性能上可能会有所差异。补偿电缆的主要作用是在温度测量中，用于补偿热电偶冷端温度变化对测量结果的影响，以提高测量的准确性。
例如，KX 型补偿电缆一般具有较好的抗氧化性、耐腐蚀性和电气性能，常用于各种温度测量和控制系统中与相应的热电偶配套使用。其具体的规格（如导体截面积、芯数等）可以根据实际需求进行选择。
补偿导线（电缆）国内执行标准GB/T4849-2013
国外的补偿导线（电缆）执行标准IEC 60584-3.2007
型号：补偿导线的型号由多个部分组成，例如“KX”表示配用 K 分度号热电偶的延伸型补偿导线，“EX”表示配用 E 分度号热电偶的延伸型补偿导线，“SC”表示配用 S 分度号热电偶的补偿型补偿导线等。型号中的其他字母和数字也有特定的含义，如“G”表示一般用，“H”表示耐热用，“S”表示准确度为精密级等。
- 规格：通常用“2×导体截面积”来表示，常见的导体截面积有0.5mm²、1.0mm²、1.5mm²、2.5mm²等。
- 温度：包括使用温度和耐热等级。一般用的使用温度通常不超过105℃，耐热用的使用温度可达200℃或更高。
- 精度等级：分为普通级和精密级，精密级补偿后的误差相对较小。例如，S、R 分度号的补偿导线，精密级的允差为±2.5℃，普通级的允差为±5.0℃；K、N 分度号的补偿导线，精密级的允差为±1.5℃，普通级的允差为±2.5℃。普通级在型号中不标注，精密级加“S”表示。
- 绝缘材料：常见的有聚氯乙烯（V）、聚乙烯（Y）、聚四氟乙烯（F4）、聚全氟乙丙烯（F46），硅橡胶（G）等。
- 护套材料：一般为聚氯乙烯（V）、、聚四氟乙烯（F4）、聚全氟乙丙烯（F46），硅橡胶（G）等。
- 屏蔽材料：常见的有铜丝编织屏蔽（P）、镀锡铜线编织屏蔽（P1）、铜塑复合带（P2）铝塑复合带绕包屏蔽（P3 或 PL）等，无屏蔽可省略。
- 导体材料：有单股导体（可省略）和多股绞合导体（R）。
- 规格：通常用“2×导体截面积”来表示，常见的导体截面积有0.5mm²、1.0mm²、1.5mm²、2.5mm²等。
- 温度：包括使用温度和耐热等级。一般用的使用温度通常不超过105℃，耐热用的使用温度可达200℃或更高。
- 精度等级：分为普通级和精密级，精密级补偿后的误差相对较小。例如，S、R 分度号的补偿导线，精密级的允差为±2.5℃，普通级的允差为±5.0℃；K、N 分度号的补偿导线，精密级的允差为±1.5℃，普通级的允差为±2.5℃。普通级在型号中不标注，精密级加“S”表示。
- 绝缘材料：常见的有聚氯乙烯（V）、聚乙烯（Y）、聚四氟乙烯（F4）、聚全氟乙丙烯（F46），硅橡胶（G）等。
- 护套材料：一般为聚氯乙烯（V）、、聚四氟乙烯（F4）、聚全氟乙丙烯（F46），硅橡胶（G）等。
- 屏蔽材料：常见的有铜丝编织屏蔽（P）、镀锡铜线编织屏蔽（P1）、铜塑复合带（P2）铝塑复合带绕包屏蔽（P3 或 PL）等，无屏蔽可省略。
- 导体材料：有单股导体（可省略）和多股绞合导体（R）。
