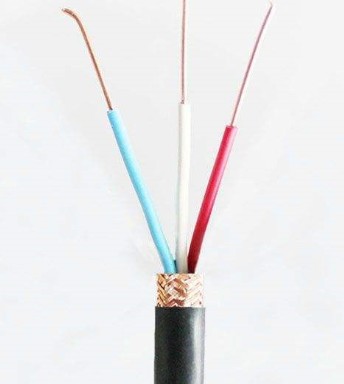

WDZ-YJ(F)Y 辐照交联聚烯烃低烟无卤阻燃电力电缆
2026/6/17
辐照交联聚烯烃低烟无卤阻燃电力电缆
一、辐照原理的说明：
辐照交联就是利用电子加速器产生的高能量电子束流，轰击绝缘层及护套，将高分子链打断，被打断的每一个断点成为自由基。自由基不稳定，相互之间要重新组合，重新组合后原来的链状分子结构变成三维网状的分子结构而形成交联。
二、辐照交联低烟无卤电线电缆的特性
1、载流量大；辐照交联电缆，经高能电子束辐照后，材料的分子结构从线性变成三维网状分子结构，耐温等级从非交联的70℃提高到90℃、105℃、125℃、135℃、甚至150℃，比同规格的电缆的载流量提高15-50% 。
2、绝缘电阻大；由于辐照交联电缆避免了采用氢氧化物作为阻燃剂，因此防止了交联时出现的预交联和因绝缘层吸收空气中的水分而使绝缘电阻下降现象。从而保证了绝缘电阻值。
3、使用寿命长，过载能力强；由于辐照交联后的聚烯烃材料的耐高温等级高，老化温度高，所以延长了电缆在使用过程中循环发热的使用寿命。
4、环保，安全；由于电缆所采用的材料都是无卤环保材料，所以电缆的燃烧特性符合环保要求。
5、产品质量温度；传统的温水交联电缆的质量受水温度，剂制工艺，交联添加剂等因素影响，质量不稳定，而辐照交联电缆的质量取决于电子束的辐照剂量，辐照剂量是由计算机控制，少了人为的因素，所以质量稳定。
辐照交联低烟无卤阻燃电线电缆具有难以着火并具有阻止或延缓火焰蔓延的能力，过载力强，而且一旦着火，他具有无卤，低烟，等特性，适用于如高层建筑，宾馆，医院，地铁，核电站，隧道，发电厂，矿石，石油，化工等。
本产品适用于交流额定电压450／750V及以下有阻燃要求的控制、监控回路及保护线路等场合，作控制连接线。
一、生产执行标准 采用企业标准。
二、使用条件： 1、额定电压U0／U为450／750V；
2、电缆导体的长期允许工作温度为90℃；
3、电缆的敷设温度不低于0℃，无铠装层的电缆允许弯曲半径应不小于电缆外径的6倍；有铠装结构的电缆，应不小于电缆外径的12倍。
4、适用于有阻燃要求的场合。
阻燃等级
供火温度 供火时间 成束敷设电缆的非金属材料体积 碳化高度 自息时间
A ≥815℃ 40min ≥7升/米|m ≤2.5米 ≤1h
B ≥815℃ 40min ≥3.5升/米|m ≤2.5米 ≤1h
C ≥815℃ 20min ≥1.5升/米|m ≤2.5米 ≤1h
D
≥815℃ 20min ≥0.5升/米|m ≤2.5米 ≤1h
四、产品结构 五、辐照交联低烟无卤电缆表示方法 1、 辐照交联低烟无卤电缆的燃烧特性代号和电缆型号两部分组成。
名称 代号
阻燃A级 ZA
阻燃B级 ZB
阻燃C级 ZC
阻燃D级 ZD
耐火 N
低卤低烟 WD
名称 代号
电力 省略
控制 K
布线 B
名称 代号
铜导体 省略
辐照交联聚乙烯绝缘 YJ（F）
聚烯烃护套 Y或E
2、 辐照低烟无卤电线电缆的允许工作温度可以为90℃、105℃、125℃、135℃等。表示时在型号后面加上温度等级105℃、125℃、135℃。90℃可以省略。 3、 产品用型号、额定电压、芯数、标称截面和本标准号表示。 六、电缆的型号及名称。
型号 名称 阻燃级别 芯数 截面m㎡ 额定电压V
WDZ-BYJ(F) 辐照交联聚乙烯绝缘低烟无卤阻燃电线电缆 A、B、C、D 1 1-400 450/750
WDZ-BYJ(F)R 辐照交联聚乙烯绝缘低烟无卤阻燃软电缆 A、B、C、D 1 1-70 450/750
WDZN- BYJ(F) 辐照交联聚乙烯绝缘低烟无卤阻燃耐火电线电缆 A、B、C、D 1 1-400 450/750
WDZN- BYJ(F)R 辐照交联聚乙烯绝缘低烟无卤阻燃耐火软电缆 A、B、C、D 1 1-10 450/750
WDZ-KYJ(F)Y (WDZ-KYJ(F)E) 辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃控制电缆 A、B、C、D 2-61 1-70 450/750
WDZ-KYJ(F)Y22（WDZ—KYJ(F)E22） 辐照交联聚乙烯绝缘钢带铠装聚烯烃护套耐火低烟无卤阻燃控制电缆 A、B、C、D 2-61 1-10 450/750
WDZN-KYJ(F)Y (WDZN-KYJ(F)E) 辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750
WDZN-YJ(F)Y22(WDZN-YJ(F)E22) 辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃耐火控制电缆 A、B、C、D 2-61 1-10 450/750
WDZ-YJ(F)Y （WDZ-YJ(F)E） 辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃电力电缆 A、B、C、D 1-5 1.5-800 600/1000
WDZ-YJ(F)Y22（WDZ-YJ(F)E22） 辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃电力电缆 A、B、C、D 1-5 1.5-400 600/1000
WDZN-YJ(F)Y (WDZN-YJ(F)E) 辐照交联聚乙烯绝缘聚烯烃护套低烟无卤阻燃耐火电力电缆 A、B、C、D 1-5 1.5-800 600/1000
WDZN-YJ(F)Y22(WDZN-YJ(F)E22) 辐照交联聚乙烯绝缘钢带铠装聚烯烃护套低烟无卤阻燃耐火电力电缆 A、B、C、D 1-5 1.5-400 600/1000
七、使用特性 1、 电力电缆的额定电压U。/U为0.6/1KV。控制电缆的额定电压U。/U为450/750V,电线电缆的额定电压U。/U为450/750V及以下。 2、 电缆长期允许工作温度不超过135℃。 3、 安装时环境温度不宜低于0℃。 4、 电缆安装时的最小弯曲半径 A、 控制电缆：无铠装层的电缆应不小于电缆外径的6倍，有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍。 B、 电力电缆的最小弯曲半径。见下表：（D电缆的外径）
项目 单芯电缆 多芯电缆
无铠装 有铠装 无铠装 有铠装
安装时最小弯曲半径 20D 15D 15D 12D
5、 多芯电缆中性线导体标称截面。见下表：
主绝缘线芯导体标称截面mm2 中性线导体标称截面mm2
3+1，3+2，4+1芯 等4，5芯
4 2.5 4
6 4 6
10 6 10
16 10 16
25 16 25
35 16 35
50 25 50
70 35 70
90 50 90
120 70 120
150 70 150
185 95 185
240 120 240
300 150 300
400 185 400
6、 单芯电缆导电线芯为圆形，16 mm2及以上者可以紧压。多芯电缆线芯截面为35 mm2及一下者，其线芯为圆形，线芯截面为50 mm2及以上者为扇形，瓦型，或半圆形。四芯电缆中第四芯（中性线芯）可为圆形或扇形。五芯电缆中性线可为圆形或瓦型6 mm2及以下者允许由单根导体构成，10 mm2及以上者由多根单线组成。成型导体（扇形，瓦型或半圆形）应当紧压。
八、主要性能 1、 辐照低烟无卤阻燃型
1）、阻燃性能应能通过GB18380的成束电缆燃烧试验。试验后电缆烧焦或受影响部分达到的高度应不超过火焰作用点以上2.5m。
2）、卤酸气体释放量试验应能通过GB/T17650.1-1998卤酸气体总量测定∠5mg/g以及GB/T17650.2-19981用测量PH值和电导率来测定气体的酸度（1L水中PH≥4.3 电导率值应不超过10us/mm）
3）、烟密度试验应能通过GB/T17651.2-1998电缆或光纤在特点条件下燃烧的烟密度测定（透光率的最小值≥60%）
4）、导体直流电阻符合GB/T3956的规定
5）、工频耐压试验：电力电缆应经受3500V，5min不击穿。控制电缆应经受3000V，5min不击穿。
6)、应经受-15℃的低温卷绕试验或低温冲击试验，试验后试样表面应无目力可见裂纹。
2、辐照低烟无卤阻燃耐火型 除满足阻燃低烟无卤型的性能以外，其耐火试验应能通过GB/T19216-2003在火焰条件下电缆或光纤的线路完整性试验中的规定，在750℃，90min燃烧，2A熔丝不容断。
九 交货长度
1、辐照低烟无卤电线，成圈长度为100m，成盘长度应不小于100m，计量误差应不大于±0.5%。允，根据双方协议允许任何长度交货。
2、辐照低烟无卤电力电缆，控制电缆；交货长度应不小于100m，计量误差应不大于±0.5%，根据双方协议允许任何长度交货。
