拖链电缆选型指南｜数控机床与自动化设备拖链电缆应用要点
2026/9/19
拖链电缆又称坦克链电缆、高柔性拖曳电缆
拖链电缆选型指南｜数控机床与自动化设备拖链电缆应用要点

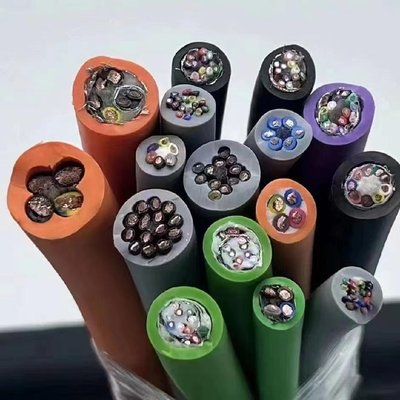

拖链电缆又称坦克链电缆、高柔性拖曳电缆，专门放置于电缆拖链内部，用于设备往复移动工况，广泛配套数控机床、加工中心、工业机器人、自动化流水线、AGV小车、激光雕刻机等自动化设备，需要承受千万次级别反复弯曲、拖拽摩擦、来回往复运动。
很多工程项目在使用拖链电缆时，经常遇到内部铜丝断芯、护套磨损开裂、信号干扰报错、线缆过早失效停机等故障。不少客户第一反应怀疑电缆质量不合格，实际上大量故障根源，是前期选型参数与现场工况不匹配，或是安装方式不规范造成的。
普通RVV软电缆只是静态敷设软线，严禁直接长期放进拖链做往复运动，普通软电缆导体绞合结构没有针对高频弯折优化，短期使用就容易发生断芯，这是现场非常普遍的选型误区。
选型拖链电缆，重点需要确认：最小动态弯曲半径、护套材质、弯折寿命、是否需要屏蔽、运行速度加速度、现场环境（油污、低温、粉尘）这六大核心要素。弯曲半径不达标，最容易出现“外皮完好，内部铜丝断裂”的隐形故障，设备不定期报警，排查难度很大。
拖链电缆选型速查表（无框分行版，网站后台粘贴，支持编辑器一键转网页表格）
核心分类｜关键参数/选型项｜行业标准规范｜适配场景｜选型避坑&故障解决
产品型号｜TRVV / TRVVP / TRVVSP｜TRVV普通动力控制；TRVVP带屏蔽；TRVVSP对绞屏蔽信号款｜数控机床、流水线、伺服编码器、传感器信号回路｜普通动力回路选TRVV；有变频器干扰、信号传输场景，务必选用屏蔽拖链电缆
弯曲半径｜动态最小弯曲半径｜动态运动≥7.5‑10倍电缆外径；固定敷设≥4倍外径｜各类拖链往复运动设备｜动态工况不要按固定敷设半径选型，弯曲半径过小，会快速出现导体疲劳断芯
护套材质｜护套种类｜改性PVC、TPE、PUR聚氨酯护套｜普通车间、高速长行程、耐油低温恶劣工况｜油污、高速千万次弯折工况优先PUR聚氨酯护套；普通PVC适合低速普通环境
弯折寿命｜耐弯折循环次数｜普通800万次；PUR高性能1200‑2000万次｜普通往复、高速长行程机器人设备｜行程长、运动速度快，不要选用低弯折寿命电缆，会大幅缩短线缆使用周期
屏蔽性能｜屏蔽层结构｜镀锡铜网编织屏蔽，编织密度≥80%｜变频器周边、编码器、传感器弱信号线路｜动力电缆与信号电缆混装拖链内，信号线缆必须带屏蔽，避免信号乱码、设备报警
环境适配｜耐温、耐油耐化学｜常规‑15℃~+70℃；PUR耐油耐低温‑40℃｜机床油污车间、北方低温设备、化工粉尘环境｜低温环境选用普通PVC护套，低温会变硬开裂，加速线缆损坏
拖链电缆安装实操要点
1、电缆在拖链内部要留有松弛余量，不可拉紧绷直；电缆自由活动，不能出现扭转拧劲，扭转会快速破坏导体结构。
2、电缆在拖链内部分层排布，动力电缆、信号电缆尽量分隔，不要杂乱挤压堆叠，预留散热间隙。
3、电缆固定点优先靠近拖链行程中点，避免单边受力过大；行程大于3米高速工况，建议增加导向槽，减少线缆悬空抖动磨损。
4、禁止把普通固定敷设软电缆替代专用拖链电缆使用，短期看似可用，后期断芯故障概率极高。
我厂专业生产各类高柔性拖链电缆、屏蔽拖链电缆、PUR聚氨酯耐油拖链电缆，支持非标定制，可根据现场行程、速度、弯曲半径做工况匹配选型，可提供完整技术参数、检测报告、选型技术指导，规避选型不当带来断芯、护套开裂、设备停机问题。
